Probenahmeschacht aus GFK

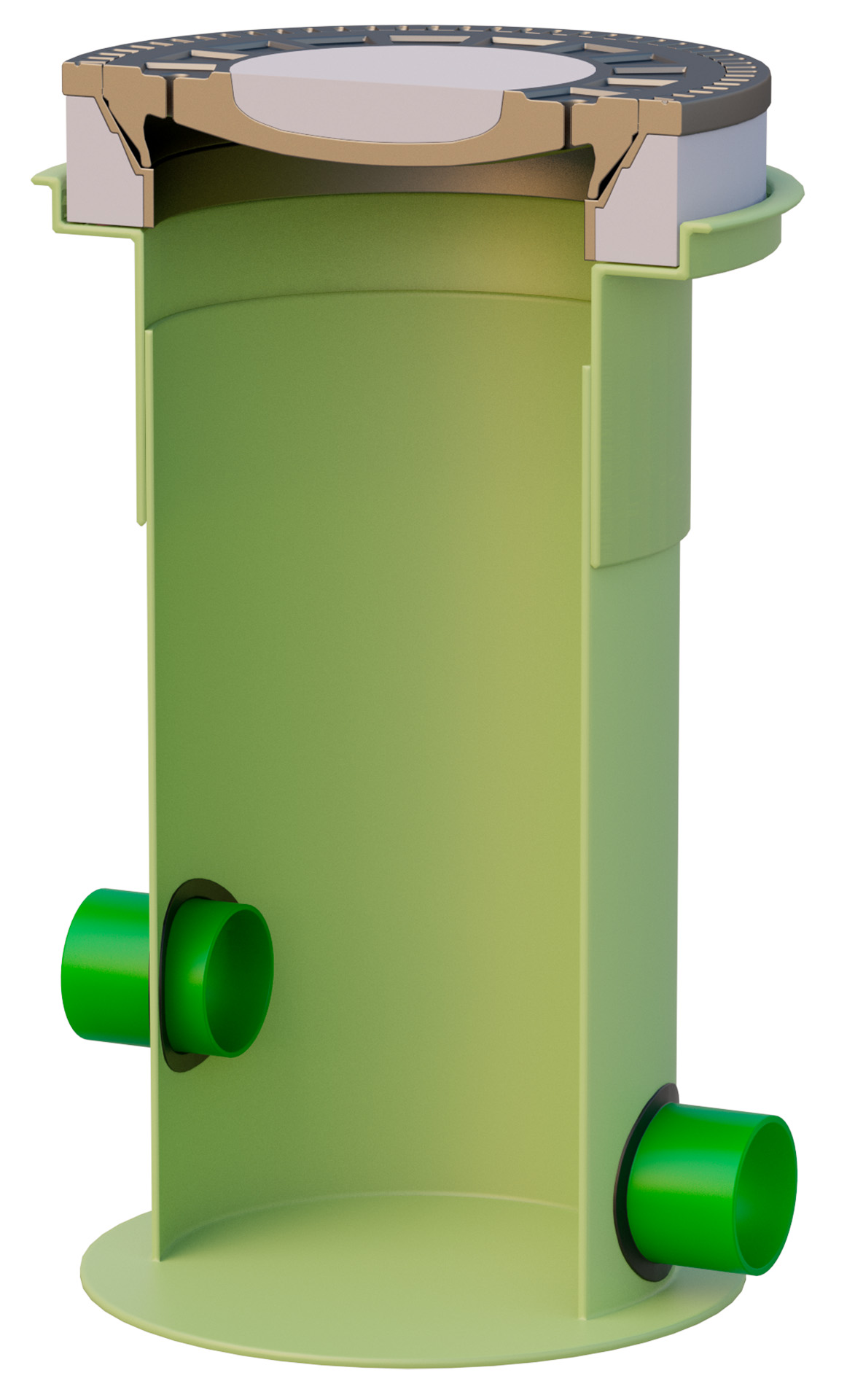

Probenahmeschacht von Haase - schematische Zeichnung

Der Probenahmeschacht ist nach DIN 1999-100 bzw.
DIN 4040-100 eine Komponente der Abscheideranlage zum Einbau ins Erdreich und wird in Fließrichtung unmittelbar hinter dem Abscheider angeordnet.

Er dient der normgerechten Entnahme von repräsentativen Abwasserproben aus dem frei fließenden Ablaufwasser der Abscheideranlage vor der Vermischung mit anderem Abwasser.

Die Vorteile des Haase-Probenahmeschachts

Werkstoff GFK ist beständig gegen aggressive Abwässer
Fließrichtung variabel
gelenkige Rohranschlüsse

stufenloser Höhenausgleich durch teleskopierbares Aufsatzstück
Probenahmeschacht von oben einsehbar

Die richtige Größe für ihren Bedarf

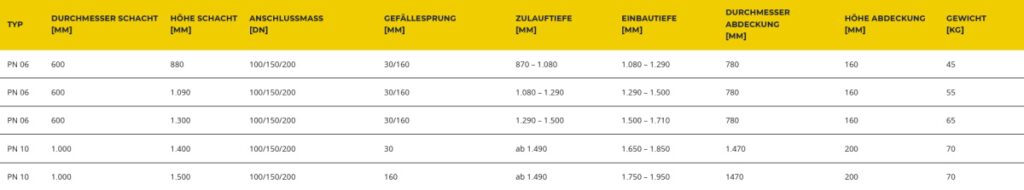

Probenahmeschacht von Haase - Typen und Größentabelle

Tabelle ansehen

Typ	Durchmesser Schacht [mm]	Höhe Schacht [mm]	Anschlussmaß [DN]	Gefällesprung [mm]	Zulauftiefe [mm]	Einbautiefe [mm]	Durchmesser Abdeckung [mm]	Höhe Abdeckung [mm]	Gewicht [kg]
PN 06	600	880	100/150/200	30/160	870 – 1.080	1.080 – 1.290	780	160	45
PN 06	600	1.090	100/150/200	30/160	1.080 – 1.290	1.290 – 1.500	780	160	55
PN 06	600	1.300	100/150/200	30/160	1.290 – 1.500	1.500 – 1.710	780	160	65
PN 10	1.000	1.400	100/150/200	30	ab 1.490	1.650 – 1.850	1.470	200	70
PN 10	1.000	1.500	100/150/200	160	ab 1.490	1.750 – 1.950	1.470	200	70

Die angegebenen Maße beziehen sich auf die befahrbare Schachtabdeckung D400. Für den begehbaren Bereich sind wahlweise leichte Kunststoffabdeckungen verfügbar.

Der Gefällesprung zwischen Zu- und Ablauf beträgt 160 mm. Für Einbausituationen mit geringem örtlichem Gefälle kann dieser auf 30 mm reduziert werden.

Downloads

Prospekte

Infoblatt-Haase-Probenahmeschacht

Sie haben Fragen, wünschen ein konkretes Angebot oder einen kostenlosen und unverbindlichen Vor-Ort-Termin?

Dann schicken Sie uns eine Nachricht über das unten stehende Kontaktformular oder rufen Sie Ihren Ansprechpartner
Herrn Danilo Schlenz direkt an unter 035952 – 355 15.
